Modelo: BTK

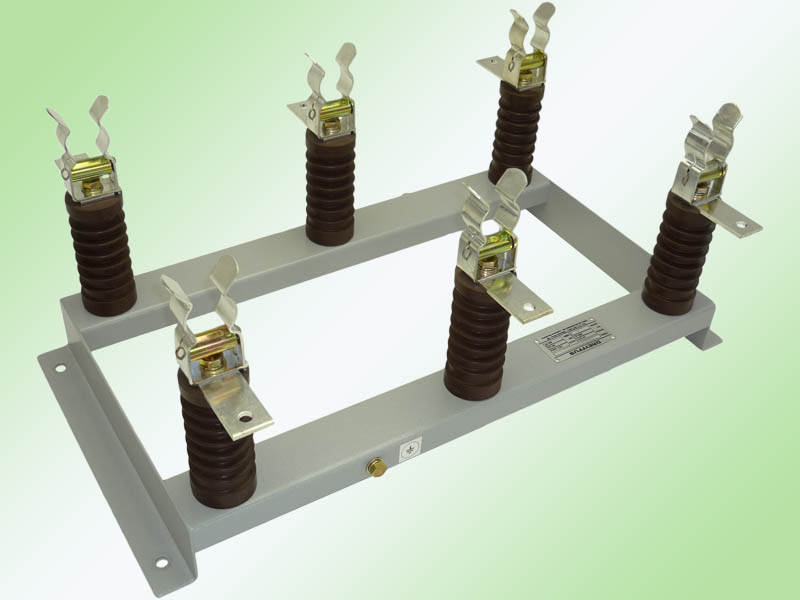

Base tripolar para fusível tipo HH de média tensão. Indicada para instalações abrigadas (uso interno) como: cabines primárias em alvenaria, painéis, etc.

Construída em chassi de aço monobloco com tratamento contra corrosão e acabamento em epóxi por pintura eletrostática à pó. Montada com isoladores de epóxi de alta resistência mecânica e partes condutoras em cobre eletrolítico revestidas galvanicamente com estanho. Suas garras são mantidas sob pressão através de mola de tração, proporcionando uma elevada pressão de contato sobre o fusível, proporcionando baixa perda de energia por elevação de temperatura, pois garantem um excelente contato com baixa resistência ôhmica. Além disso devido a sua elevada pressão, estas garras suportam mais de três vezes o peso do fusível na posição mais desfavorável (base montada invertida, com fusíveis abaixo).

Normas pertinentes: NBRIEC62271-102:2006, NBR8669.

Características Elétricas

Acessórios Disponíveis (não inclusos)

Dispositivo de sinalização/supervisão de queima de fusível através de contato auxiliar independente por fase, cada fase contém um contato auxiliar do tipo reversível contendo 1NA+1NF com terminal comum;

Base dupla para fusíveis, sendo duas garras paralelas, lado a lado, por fase – modelo: BTK-D;

Dispositivo de aterramento classe E0 com intertravamento mecânico às lâminas principais e de acionamento simultâneo modelo: BTK-T;

Punho de comando de alavanca retrátil (somente modelo BTK-T) – código: PR;

Punho de comando de alavanca retrátil com bloqueio mecânico tipo kirk (somente modelo BTK-T) – código: PRK;

Comando rotativo de acionamento direto (somente modelo BTK-T) – código: CR;

Comando rotativo de acionamento direto com bloqueio mecânico tipo kirk (somente modelo BTK-T) – código: CRK;

Prolongador de eixo com mancal(somente modelo BTK-T) – código: PLMxxx (xxx indica comprimento, disponíveis em 050cm, 100cm e 150cm);

Haste de interligação Punho-Seccionadora com regulagem de 40cm (somente modelo BTK-T) – código: HLMxxx/xxx (xxx/xxx indicam comprimento inicial e final, disponíveis em 080/120 cm 120/160 cm e 160/200cm, para outras dimensões consulte nosso dpto. de engenharia);

Haste de interligação Punho-Seccionadora com isolação elétrica total com regulagem de 40cm (somente modelo BTK-T) – código: HLVxxx/xxx (xxx/xxx indicam comprimento inicial e final, disponíveis em 080/120 cm 120/160 cm e 160/200cm, para outras dimensões consulte nosso dpto. de engenharia);

Bobina de bloqueio magnética (somente modelo BTK-T)– código: BLK XXXxx (onde XXX indica tensão de acionamento e xx tipo de tensão: alternada ou contínua. Exemplo BLK220ca – 220volts alternado).

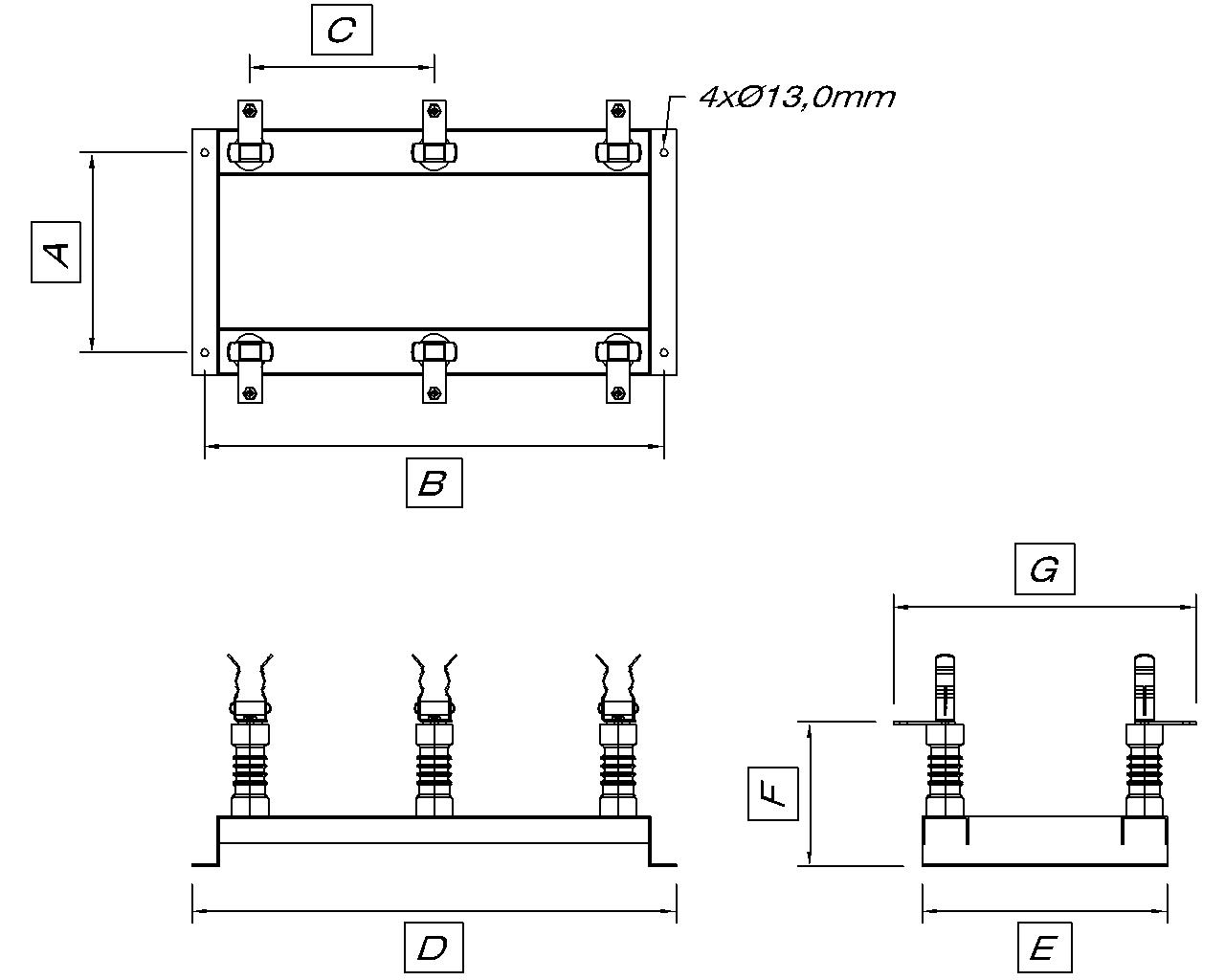

Dimensões Principais

Obs.:

-Dimensões para corrente nominal de 400A;

-Dimensões em milímetros.
