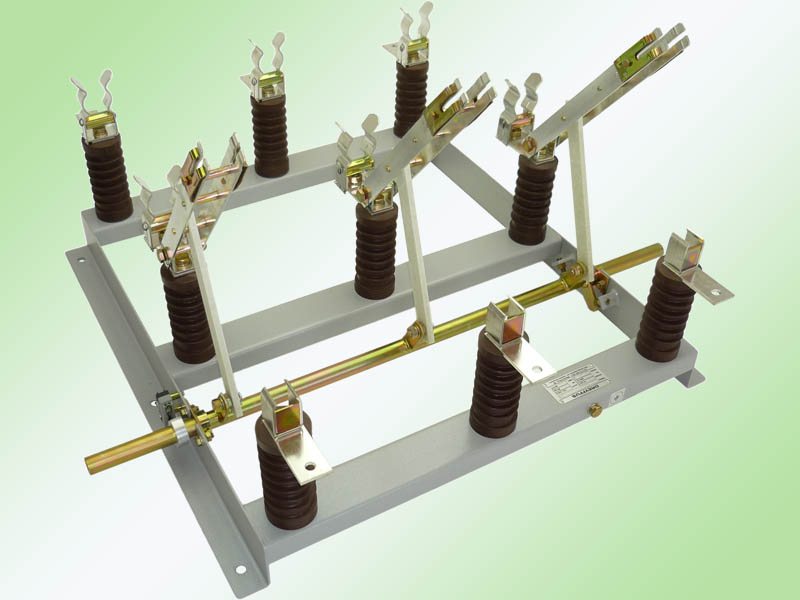

Modelo: CTSPL-T

Chave seccionadora tripolar de média tensão de operação manual dependente classe M0 para seccionamento de circuitos elétricos, com base para fusíveis tipo HH acoplada, com sistema de aterramento classe E0 de acionamento simultâneo e intertravamento mecânico que impede o fechamento do aterramento com as lâminas principais abertas e vice-versa (sistema de aterramento tipo “T”). Pode ser fabricada também com sistema de aterramento de operação independente e intertravamento mecânico às lâminas principais, que possibilita abertura da seccionadora sem aterramento automático, sendo este feito por outra manobra independente (sistema de aterramento tipo “TI”). Indicada para instalações abrigadas (uso interno) como: cabines primárias em alvenaria, painéis, etc.

Normas pertinentes: NBRIEC62271-102:2006, NBRIEC60694:2006.

Construída em chassi de aço monobloco com tratamento contra corrosão e acabamento em epóxi por pintura eletrostática à pó. Montada com isoladores de epóxi de alta resistência mecânica e partes condutoras em cobre eletrolítico revestidas galvanicamente com estanho. Suas lâminas são do tipo dupla faca e de contatos tipo autolimpantes, proporcionando baixa perda de energia por elevação de temperatura, pois garantem um melhor contato com baixa resistência ôhmica. . Suas garras para fusíveis tem grande pressão de contato, proporcionando ótimo contato elétrico e impedem o desprendimento do fusível mesmo que o mesmo seja instalado invertido.

Fornecida com alavanca tipo articulada para acionamento por punho de manobra, sendo necessária a utilização de tubo com diâmetro de 1” (25,4mm) para realizar conexão entre o punho de manobra e a alavanca articulada. Este tubo pode ser fornecido como acessório (opcional - vide haste de interligação punho-seccionadora tipo HLM)



Características Elétricas



TENSÃO (kV) CORRENTE (A) Ni (kV) Ni (kV) c.a.(*) NBI (kV)  NBI (kV) c.a.(*) Icc (kA/1s) Id (kA)
7,2 400 20 23 60 70 16 40
630 20 23 60 70 20 50
15 400 34 40 95 110 16 40
630 34 40 95 110 20 50
17,5 400 36 40 110 125 16 40
630 36 40 110 125 20 50
25 400 50 60 125 145 16 40
630 50 60 125 145 20 50
36 400 70 80 170 195 16 40
630 70 80 170 195 20 50
(*) c.a. : entre contatos abertos.



Acessórios Disponíveis (não inclusos)



Punho de comando de alavanca retrátil – código: PR;

Punho de comando de alavanca retrátil com bloqueio mecânico tipo kirk – código: PRK;

Comando rotativo de acionamento direto – código: CR;

Comando rotativo de acionamento direto com bloqueio mecânico tipo kirk – código: CRK;

Bloco de contatos auxiliares do tipo reversível contendo 1NA+1NF com terminal comum – código: xxNAF (xx indica número de contatos, sendo no máximo 12 contatos por eixo);

Prolongador de eixo com mancal – código: PLMxxx (xxx indica comprimento, disponíveis em 050cm, 100cm e 150cm);

Haste de interligação Punho-Seccionadora com regulagem de 40cm – código: HLMxxx/xxx (xxx/xxx indicam comprimento inicial e final, disponíveis em 080/120 cm 120/160 cm e 160/200cm, para outras dimensões consulte nosso dpto. de engenharia);

Haste de interligação Punho-Seccionadora com isolação elétrica total com regulagem de 40cm – código: HLVxxx/xxx (xxx/xxx indicam comprimento inicial e final, disponíveis em 080/120 cm 120/160 cm e 160/200cm, para outras dimensões consulte nosso dpto. de engenharia);

Bobina de bloqueio magnética – código: BLK XXXxx (onde XXX indica tensão de acionamento e xx tipo de tensão: alternada ou contínua. Exemplo BLK220ca – 220volts alternado);

Dispositivo individual de supervisão de queima de fusível através de contatos auxiliares tipo NAF (F-I/E), vide modelo: CTSPL-T-F-I/E.

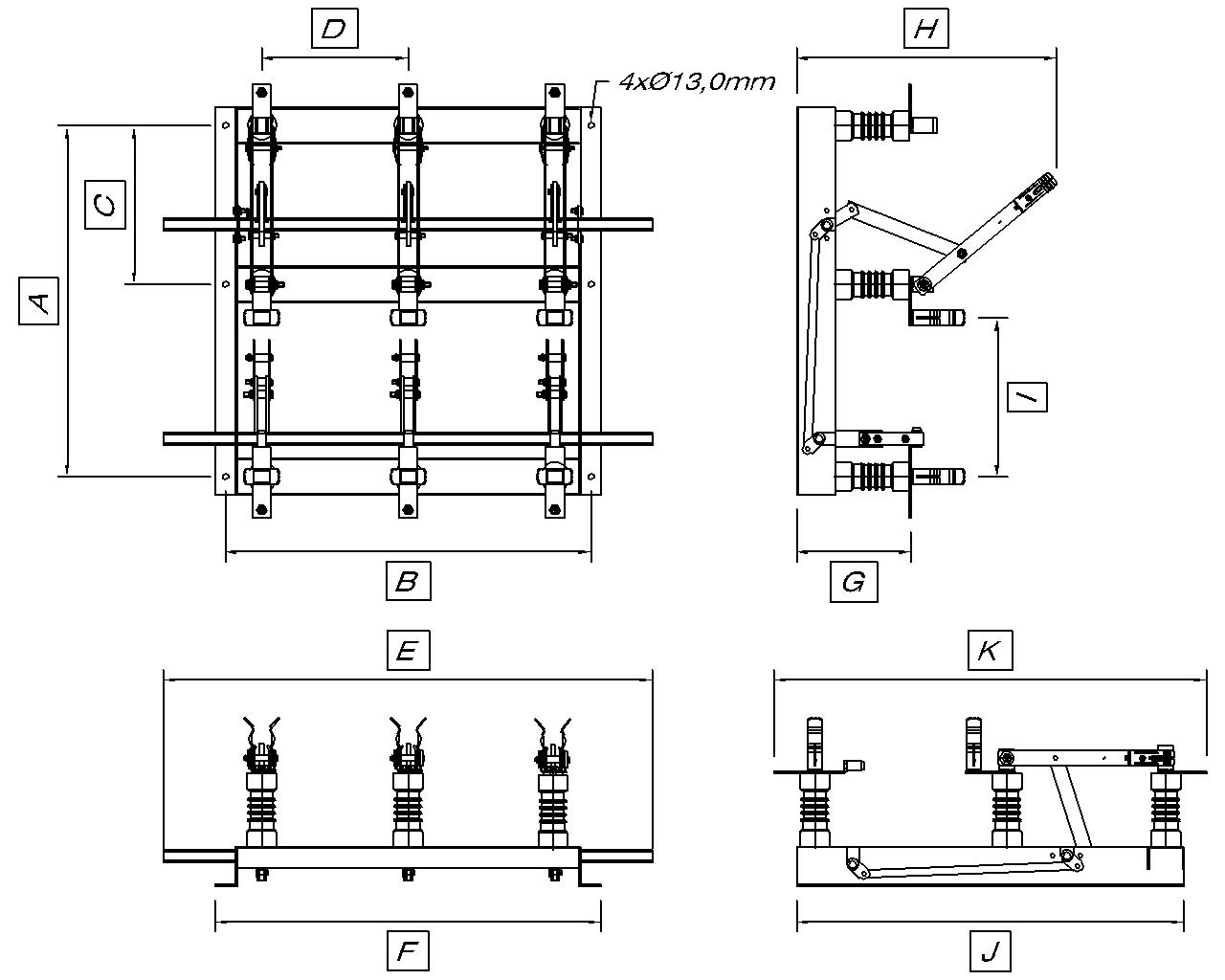

Dimensões Principais



Dimensões CTS

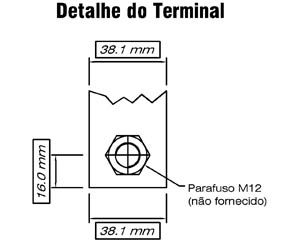

Detalhe do Terminal





CLASSE DE TENSÃO

Cota do Fusível (1)

COTA "A" COTA "B" COTA "C" COTA "D" COTA "E" COTA "F" COTA "G" COTA "H" COTA "I" COTA "J" COTA "K"
7,2 kV 325 668 558 275 205 800 600 180 438 325 728 836
15 kV 325 718 748 325 300 1000 790 235 533 325 793 886
17,5 kV 325 718 748 325 300 1100 790 260 559 325 793 886
25 kV 475 918 848 375 350 1300 890 295 634 475 993 1080
36 kV 570 1048 1048 410 450 1700 1090 405 840 570 1138 1216



Obs.:

-Dimensões para correntes nominais de 400A e 630A;

-Dimensões em milímetros;

-A base para os fusíveis pode ser fabricada para tamanhos de fusíveis diferentes dos aqui listados por padrão(1).
