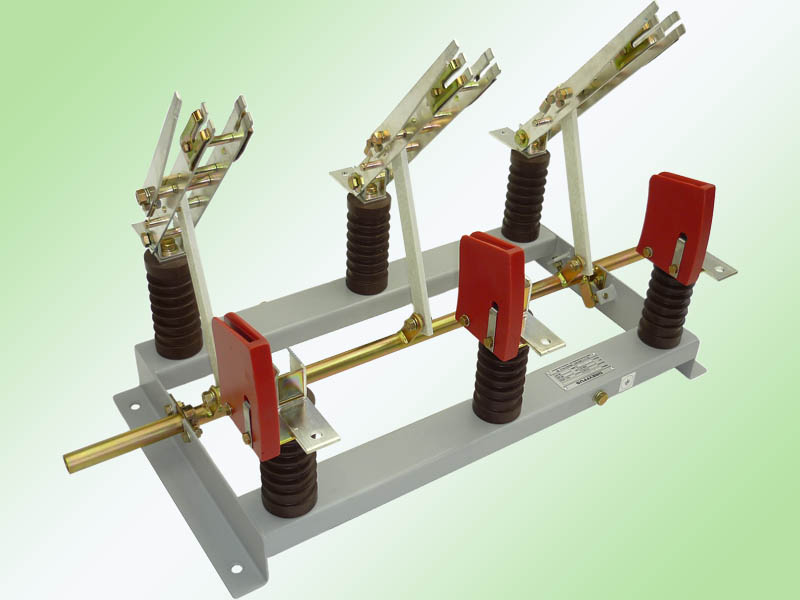

Modelo: CTSAC

Chave seccionadora tripolar de média tensão de operação manual dependente classe M0 para seccionamento e abertura em carga de circuitos elétricos. Indicada para instalações abrigadas (uso interno) como: cabines primárias em alvenaria, painéis, etc.

Construída em chassi de aço monobloco com tratamento contra corrosão e acabamento em epóxi por pintura eletrostática à pó. Dotada de câmara de extinção de arco voltaico com acionamento por mola. Montada com isoladores de epóxi de alta resistência mecânica e partes condutoras em cobre eletrolítico revestidas galvanicamente com estanho. Suas lâminas são do tipo dupla faca e de contatos tipo autolimpantes, proporcionando baixa perda de energia por elevação de temperatura, pois garantem um melhor contato com baixa resistência ôhmica.

Fornecida com alavanca tipo articulada para acionamento por punho de manobra, sendo necessária a utilização de tubo com diâmetro de 1” (25,4mm) para realizar conexão entre o punho de manobra e a alavanca articulada. Este tubo pode ser fornecido como acessório (opcional - vide haste de interligação punho-seccionadora tipo HLM).

Normas pertinentes: NBR-10860, NBRIEC62271-102:2006, NBRIEC60694:2006.



Características Elétricas



TENSÃO (kV) CORRENTE (A) Ni (kV) Ni (kV) c.a.(*) NBI (kV)  NBI (kV) c.a.(*) Poder de Corte cosfi>=0,8 Icc (kA/1s) Id (kA)
7,2 400 20 23 60 70 200 16 40
630 20 23 60 70 200 20 50
15 400 34 40 95 110 100 16 40
630 34 40 95 110 100 20 50
17,5 400 36 40 110 125 100 16 40
630 36 40 110 125 100 20 50
25 400 50 60 125 145 60 16 40
630 50 60 125 145 60 20 50
36 400 70 80 170 195 40 16 40
630 70 80 170 195 40 20 50
(*) c.a. : entre contatos abertos.





Acessórios Disponíveis (não inclusos)



Punho de comando de alavanca retrátil – código: PR;

Punho de comando de alavanca retrátil com bloqueio mecânico tipo kirk – código: PRK;

Comando rotativo de acionamento direto – código: CR;

Comando rotativo de acionamento direto com bloqueio mecânico tipo kirk – código: CRK;

Bloco de contatos auxiliares do tipo reversível contendo 1NA+1NF com terminal comum – código: xxNAF (xx indica número de contatos, sendo no máximo 12 contatos por eixo);

Prolongador de eixo com mancal – código: PLMxxx (xxx indica comprimento, disponíveis em 050cm, 100cm e 150cm);

Haste de interligação Punho-Seccionadora com regulagem de 40cm – código: HLMxxx/xxx (xxx/xxx indicam comprimento inicial e final, disponíveis em 080/120 cm 120/160 cm e 160/200cm, para outras dimensões consulte nosso dpto. de engenharia);

Haste de interligação Punho-Seccionadora com isolação elétrica total com regulagem de 40cm – código: HLVxxx/xxx (xxx/xxx indicam comprimento inicial e final, disponíveis em 080/120 cm 120/160 cm e 160/200cm, para outras dimensões consulte nosso dpto. de engenharia);

Bobina de bloqueio magnética – código: BLK XXXxx (onde XXX indica tensão de acionamento e xx tipo de tensão: alternada ou contínua. Exemplo BLK220ca – 220volts alternado);

Dispositivo de aterramento classe E0 com intertravamento mecânico às lâminas principais e de acionamento independente (TI), vide modelo: CTSAC-TI.

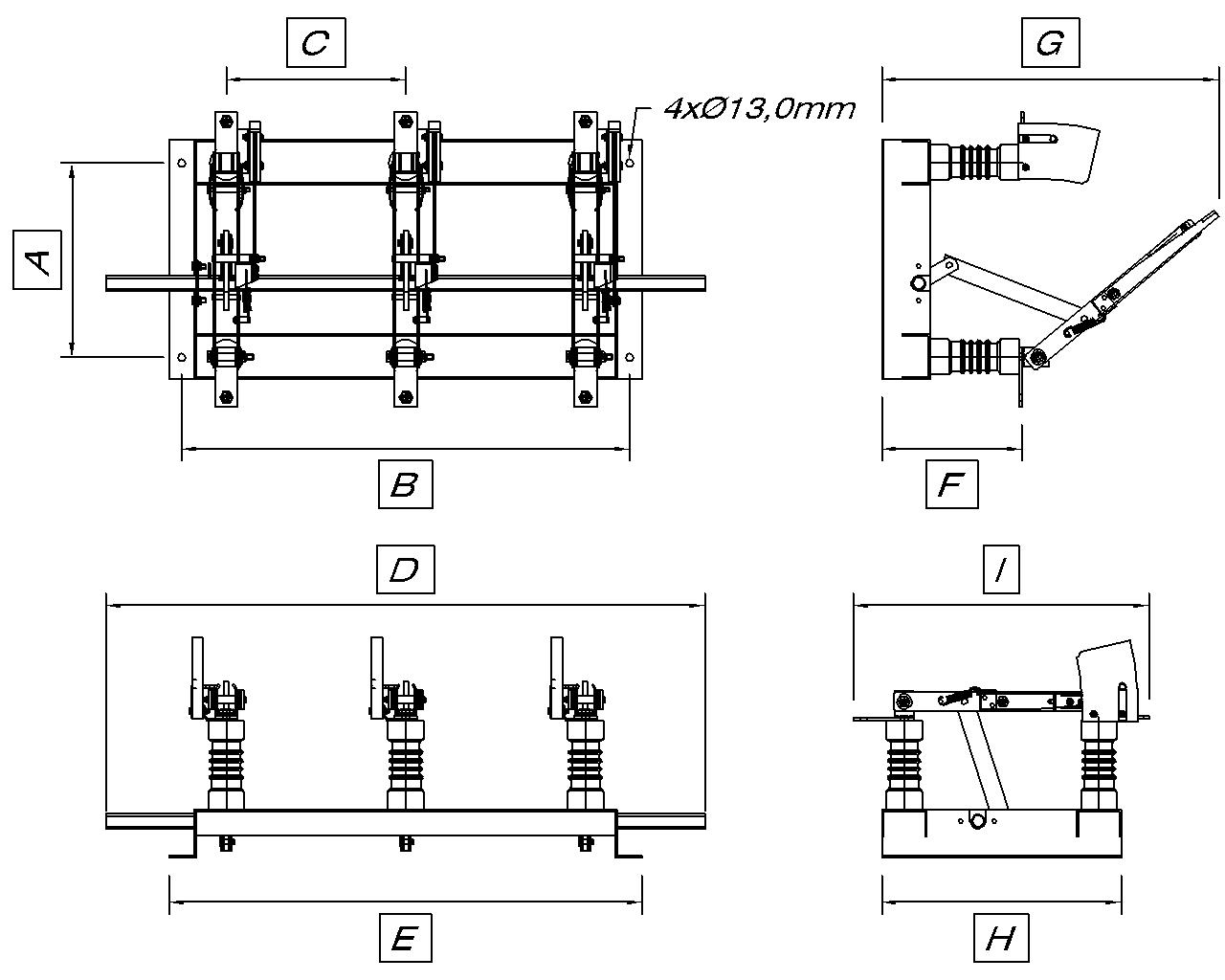

Dimensões Principais



Dimensões CTS

Detalhe do Terminal



CLASSE DE TENSÃO COTA "A" COTA "B" COTA "C" COTA "D" COTA "E" COTA "F" COTA "G" COTA "H"
7,2 kV 275 558 205 800 600 180 469 335
15 kV 325 748 300 1000 790 235 564 400
17,5 kV 325 748 300 1100 790 260 590 400
25 kV 375 848 350 1300 890 295 666 450
36 kV 410 1048 450 1700 1090 405 878 500



Obs.:

-Dimensões para correntes nominais de 400A e 630A;

-Dimensões em milímetros.
